厲害了！word秦泰盛，全自動貼標機頒發專利啦

編輯：東莞市秦泰盛實業有限公司日期：2021/7/12 8:12:30 閱讀：102093

ATM-180SG全自動高速雙軌貼標機和ATM-300全自動背膠貼裝機是我司自主研發的產品，擁有速度快（＞3600Pcs/H）、精度高（±0.1mm）、在線式、效率高等優點。秦泰盛廣東貼標機一直以來以專業專注的服務理念和服務精神，為客戶實現真正意義上的生產自動化、品質自動化、效益自動化，降低勞動成本，提升生產效率，提升產品品質，贏得新老客戶的一致好評和長期支持。

功能 Functions:

◎適用于SMT行業各種需要貼標簽、背膠、不干膠的線路板

For label,adhesive back plate,sticker applications in SMT industry

◎提高SMT在線貼標機產能

Greatly improve labeling throughput in SMT industry

◎大幅減少操作人員貼標錯誤率

Reduce human error dramatically

◎使SMT生產線更加流暢、更有效率

Automation and higher efficiency

高速度:最快可達 3600片/時

High Speed: Max 3600 pcs/hour

高精度:上下兩組高精度視覺對位

High Precision: 2 machine vision modules at the top and bottom

靈活:可選無對中、一次對中、兩次對中等模式

Flexible: Optional corrosive medium, one or two to medium mode

適應性廣：適合各種高速、高精度標簽及背膠的應用

Wide Adaptability: for any kinds

of label

特點Characteristics:

◆▲高效率,高精度的標簽貼
High speed and high accuracy labeling
全視覺定位貼裝系統由兩個高分辨率CCD和穩定視覺軟件提供,能校正
標簽同線路板Fiducial Mark的X、Y和U方向的誤差。
2 machine vision modules compensate label andfiducial marks' X,Y,U offset
◆▲穩定性高，應用靈活
High stability
高剛性底座，松下伺服馬達和NSK（或THK、IKO）高精度絲桿導軌驅動X-Y軸,
U軸可以0-360°任意角度,更加靈活貼標簽。
High stiffness structure, Panasonic servo motors, high accuracy rail/spindle
secure system stability.U axis can adjust 0-360 degree.
◆▲穩定可靠的工業控制系統
Stable controller and flexible software system
基于Windows操作系統平臺，具有多等級操作界面和CCD輔助簡化式編程方法,
提供用戶簡易操作界面和更容易設定機器的操作程序?？蓡伟搴推窗遒N付也具
有SKIP功能。
With Windows PC software, user friendly software interface. It can handle sub
PCB, PCB with skip functions.
◆▲標準的SEMA接口的運輸軌道,寬度可自動調節
Standard SMEMA interface
軌道可設定BYPASS功能,操作更具有彈性;夾板采用上頂式設計,防止線
路板彎曲。
Adjustable conveyor with warpage compensation table.
◆▲可拆卸Feeder,標準Feeder安裝方式，更換容易
Flexible label feeder installation and quick change
標簽Feeder由光纖和步進馬達控制，出標精度高；Feeder
上料操作簡單,更換容易.可根據客戶產品規格制定各種標簽送料器。
General label feeder for different applications and dedicated feeder can be used
with step motor and sensor control. Quick change. Dedicated feeder can be tailor
make.

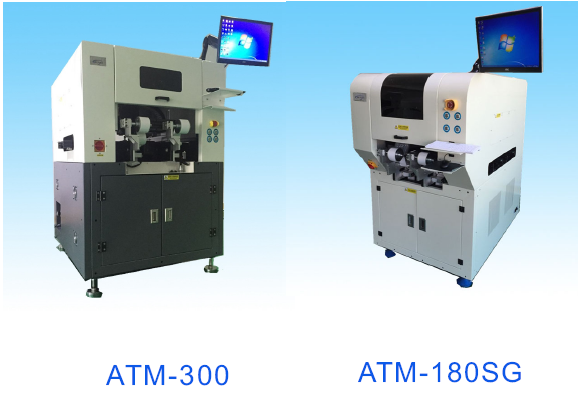

ATM-300/ATM-180SG自動貼標機技術參數：

型號（Model）	ATM-300（單軌）	ATM-180SG（雙軌）
貼裝速度（Labeling Speed ）	Max:3600 pcs/hour(Dual Head)	Max:3600 pcs/hour(Dual Head)
X-Y軸重複精度（Repeatability）	±0.1mm	±0.1mm
Z軸定位精度 (positioning accuracy)	±0.1mm	±0.1mm
R軸定位精度 (positioning accuracy)	±0.01°	±0.01°
線路板尺寸(PCB Size W*L)	Max:320mm350mm Min:70mm70mm	Max:200mm300mm Min:70mm70mm
線路板厚度（PCB Thickness）	0.5～3.0mm	0.5～3.0mm
標籤尺寸 (Label Size)	Max:55mm30mm Min:2mm2mm	Max:55mm30mm Min:2mm2mm
Z軸行程(Range)	25mm	25mm
U轉角範圍（Range）	0～360°	0～360°
傳送軌道（Rransfer tracks）	一條軌道 One transfer tracks	兩條軌道 Two transfer tracks
傳送軌（Transfer Orbit）	三段式標準SMT軌道 Three Section standard SMT track	三段式標準SMT軌道 Three Section standard SMT track
	軌道寬度自動調節 Orbit Width Adjusted Automatically	軌道寬度自動調節 Orbit Width Adjusted Automatically
	軌道高度（Orbit Height）910mm±20mm	軌道高度（Orbit Height）910mm±20mm
料架容量（Label Feeder Capacity）	2pcs	2pcs
電壓(Voltage)	（220AC±10%) 50Hz	（220AC±10%) 50Hz
所需起源壓力(Air Source)	＞0.6Mpa	＞0.6Mpa
氣流量(Air Traffic)	＞60L/min	＞60L/min
電源功率(Power)	2.5KW	3.0KW
最大電流(Maximum Current)	10A	15A
主機結構尺寸(Dimensions LWH)	125014001550mm	97014501600mm
重量(Weight)	600KG	800KG
特殊配置（Configuration Features）	可隨意在單片板或多拼板上多標貼附 multi-label attached on different board	可隨意在單片板或多拼板上多標貼附 multi-label attached on different board
	可選直通運行功能 Optional straight run function	可選直通運行功能 Optional straight run function
	標準SMEMA介面 Standard SMEMA Port	標準SMEMA介面 Standard SMEMA Port

專利證書:

可訂制Feeder Custoized Feeder：
◎出標速度(Labeling Speed )：3～5m/min
◎出標精度(Labeling Accuracy)：＜0.2mm
◎標簽范圍寬度(Labeling Size)：L2mm*W2mm-L60mm*W30mm
◎標簽和標簽之間間隙最小(Minimum clearance between labels):1mm
◎標簽筒直徑(Label tube diameter)：200±2mm
